Introduction

Adrien et moi sommes inscrits au même cours de Contrôle de robots mobiles. Donnée par le professeur Hugues Garnier, la matière a subi plusieurs transformations pour devenir ce que nous allions faire. Pas de cours magistraux ici, mais plusieurs séances de TP pour aboutir sur un sujet donné.

Innocemment, on a alors choisi le sujet sur les drones Tello. Pourquoi ? Parce que ça vole, et que voler, c’est stylé ! Qui n’a jamais rêvé d’Icare lorsqu’il était jeune, en ignorant bien sûr totalement la mise en garde à la fin du mythe. Alors brulons nous aussi nos ailes, mais pas en nous approchant trop près du Soleil ; Nan, faisons-le avec de la Redbull et des briquets, mais sans Jaeger pour essayer de garantir un minimum de qualité dans cet article.

TL;DR - Le résultat final en vidéo

Cet article va être très long. Alors pour ceux qui ne veulent que voir le résultat, voici une vidéo qu’on a réalisée pour essayer de transmettre au mieux l’aboutissement de ce projet. On n’a pas la fibre artistique et on a fait au mieux :

Lien vers le Github du projet.

Dans la continuité d’un projet plus long

À la base, il n’y avait pas vraiment de sujet adossé à l’utilisation des drones Tello. On avait un peu carte blanche. Théo Rutschke, le doctorant en charge de notre groupe, nous avait fourni une archive de 2 Go pour travailler sur la plateforme.

Dans cette archive, il y avait une étude de Georges Ghazi et Julien Voyer de l’ÉTS Montréal décortiquant l’asservissement du drone en hauteur ; mais il y avait surtout le rapport de TP de nos prédécesseurs Bastien Spyri et Evan Rolin. Nous nous sommes donc basés sur leur travail pour élaborer un objectif : Faire passer le drone automatiquement dans un cerceau, sans pilotage.

Leur rapport nous a aussi été utile, car il nous a évité d’explorer en long, en large et en travers plusieurs hypothèses concernant l’acquisition de données au niveau du matériel. Nous en parlerons plus dans les parties concernées. Toujours est-il qu’après avoir bricolé un support pour le cerceau au département technique de Polytech Nancy, nous étions plus que motivés à atteindre cet objectif qui n’avait pas été réalisé par nos prédécesseurs, faute de temps.

Asservir la hauteur et le lacet

On avait commencé par lire brièvement et consulter les ressources mises à notre disposition pour trouver quoi faire. Puis, nous avons très vite pris la décision de séparer le travail en deux. Adrien allait s’occuper du réseau de neurones, car c’est en lien avec son double cursus à la FST Nancy en IA et vision pour la robotique ; j’allais m’occuper de la partie asservissement et informatique industrielle car c’est en lien avec mon double cursus à la FST Nancy en Automatique (EEA).

Cette partie explore les balbutiements de l’asservissement dont je me suis occupé. Empressons-nous d’importer la bibliothèque djitellopy dans notre projet :

from djitellopy import Tello
tello = Tello()

La hauteur

Le premier axe qu’on a cherché à asservir fut la hauteur. On voulait faire le lien entre la commande que l’on peut envoyer avec la fonction python ci-dessous et la hauteur produite :

tello.send_rc_control(
	#...
)

À l’aide d’une petite boucle, on peut simuler un signal intéressant en commande pour commencer à identifier le système.

Identification du système

Notre système en hauteur se présente sous la forme suivante. Nous avons une entrée u(t) qui est un pourcentage de vitesse en hauteur entre -100 et +100, et en sortie, on récupère la distance drone - sol mesurée par le capteur.

flowchart LR
    u["U(s)"] e1@--> sys["Tello\nG(s)"]
    sys e2@--> y["Y(s)"]
    style u fill:#0000,stroke:#0000,text-align:right
    style y fill:#0000,stroke:#0000,text-align:left
    e1@{ animate: true }
    e2@{ animate: true }

Après essais, on estime le système comme étant un premier ordre avec intégrateur :

$G(s) = \frac {K} {s(1 + \tau s)} e^{-T_d s}$

Avec les valeurs :

• K = 0.6, le gain statique
• τ = 0.3, la constante de temps
• T_d = 0.3, le retard du système

Ici, pas de techniques d’identification robuste en utilisant la CONTSID ou la system identification toolbox avec ARX. On a donc un pôle astable en 0 et un pôle négatif en -0.3.

Bouclons le système afin de produire des commandes robustes permettant l’asservissement en hauteur.

Système bouclé

Puisque nous sommes en fréquentiels, on va partir sur la correction la plus simple qui soit, un PID :

block-beta
columns 13
    r["R(s)"] space sum(("⨂")) space C["PID\nC(s)"] space SYS["TELLO\nG(s)"] space biff((" ")) space y["Y(s)"]
    space:4 l21((" ")) space:5 l22((" ")) space:2
    r --> sum
    sum -- "ε(s)" --> C
    C -- "U(s)" -->SYS
    SYS-->y
    biff --> l22
    l22-->l21
    l21 --> sum
    style r width:0px, height:0px
    style y width:0px, height:0px
    style l21 width:0px, height:0px, display:none
    style l22 width:0px, height:0px, display:none
    style biff width:0px, height:0px, display:none
    style sum font-size:32px,stroke:none,fill:none,width:0px,height:0px,margin:0px,padding:0px

Notre correcteur sera un PD. Nous nous sommes basés sur le rapport de nos prédécesseurs, mais nous avons tout de même fait des essais avec un P et un PI.

Particularité, on va mettre la correction en dérivée sur la sortie et non sur l’erreur, et ce pour éviter que le système bouclé ne soit instable à cause de l’intégration sur la fonction de transfert du Tello :

block-beta
columns 15
    r["R(s)"] space sum(("⨂")) space C1["Kp"] space sum2(("⨂")) space SYS["TELLO\nG(s)"] space biff((" ")) space y["Y(s)"]
    space:8 C2["Kd * s"] space:6
    space:4 l31((" ")) space:3 l32((" ")) space:3 l33((" ")) space:2
    r --> sum
    sum -- "ε(s)" --> C1
    C1 -->sum2
    sum2 -- "U(s)" --> SYS
    SYS-->y
    biff --> l33
    l33-->l31
    l31 --> sum
    l32 --> C2
    C2 --> sum2
    style r width:0px, height:0px
    style y width:0px, height:0px
    style l31 width:0px, height:0px, display:none
    style l32 width:0px, height:0px, display:none
    style l33 width:0px, height:0px, display:none
    style biff width:0px, height:0px, display:none
    style sum font-size:24px,stroke:none,fill:none,width:0px,height:0px
    style sum2 font-size:24px,stroke:none,fill:none,width:0px,height:0px

Cela nous renvoie à une fonction de transfert sous cette forme (si on omet le retard) :

$F_{CL}(s) \> = \> \frac {Y(s)} {R(s)} \> = \> \frac { \frac {K K_p} {\tau}} { s^2 + \frac {1 + K K_d} {\tau} s + \frac {K K_p} {\tau}}$

Qu’on vient comparer à la fonction de référence la plus proche :

$F_{ref}(s) \> = \> \frac {\omega_0^2} {s^2 + 2 \xi \omega_0 s + \omega_0^2}$

La méthodologie est alors assez classique. On se fixe un cahier des charges en dépassement et en temps de montée. En vérité, puisqu’on n’a aucune idée de comment ça va se dérouler en termes de convergences du système bouclé vers la référence r(t), on y va par essais-erreurs. Ainsi donc, les spécifications finales que nous avons trouvées sont :

• D_1 = 0.10, le dépassement
• t_m = 2.4 s, le temps de montéee

Or :

$\xi = \sqrt {\frac {ln(D_1)^2} {\pi^2 + ln(D_1)^2}} \quad ; \quad \omega_0 = \frac{\pi}{t_m \sqrt{1 - \xi^2}}$

À partir de là, on retrouve K_p et K_d :

D1 = 0.10;
tm = 2.4;

xi_ref = sqrt(log(D1)^2 / (pi^2 + log(D1)^2));
w_0_ref = pi / (tm * sqrt(1 - xi_ref^2));

% PD type
K_p_z_ref = (tau * w_0_ref^2) / K;
K_d_z_ref = (1 - 2 * xi_ref * sqrt(tau * w_0_ref * K_p_z_ref)) / K;
K_i_z_ref = 0;

Résultats (pretty print parce qu’on n’est pas des animaux) :

===============================================================
REFERENCE MODEL PARAMETERS
===============================================================
Damping ratio (m_ref) : 0.5912
Nat. frequency (w_0_ref): 1.6229 rad/s
---------------------------------------------------------------
Proportional Gain (Kp) : 1.3170
Derivative Gain (Kd) : 0.0888
Integral Gain (Ki) : 0.0000
===============================================================

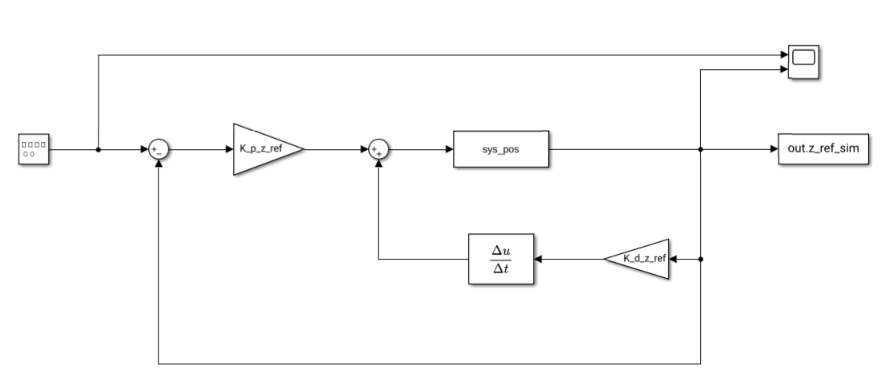

On valide notre correcteur avec un petit Simulink :

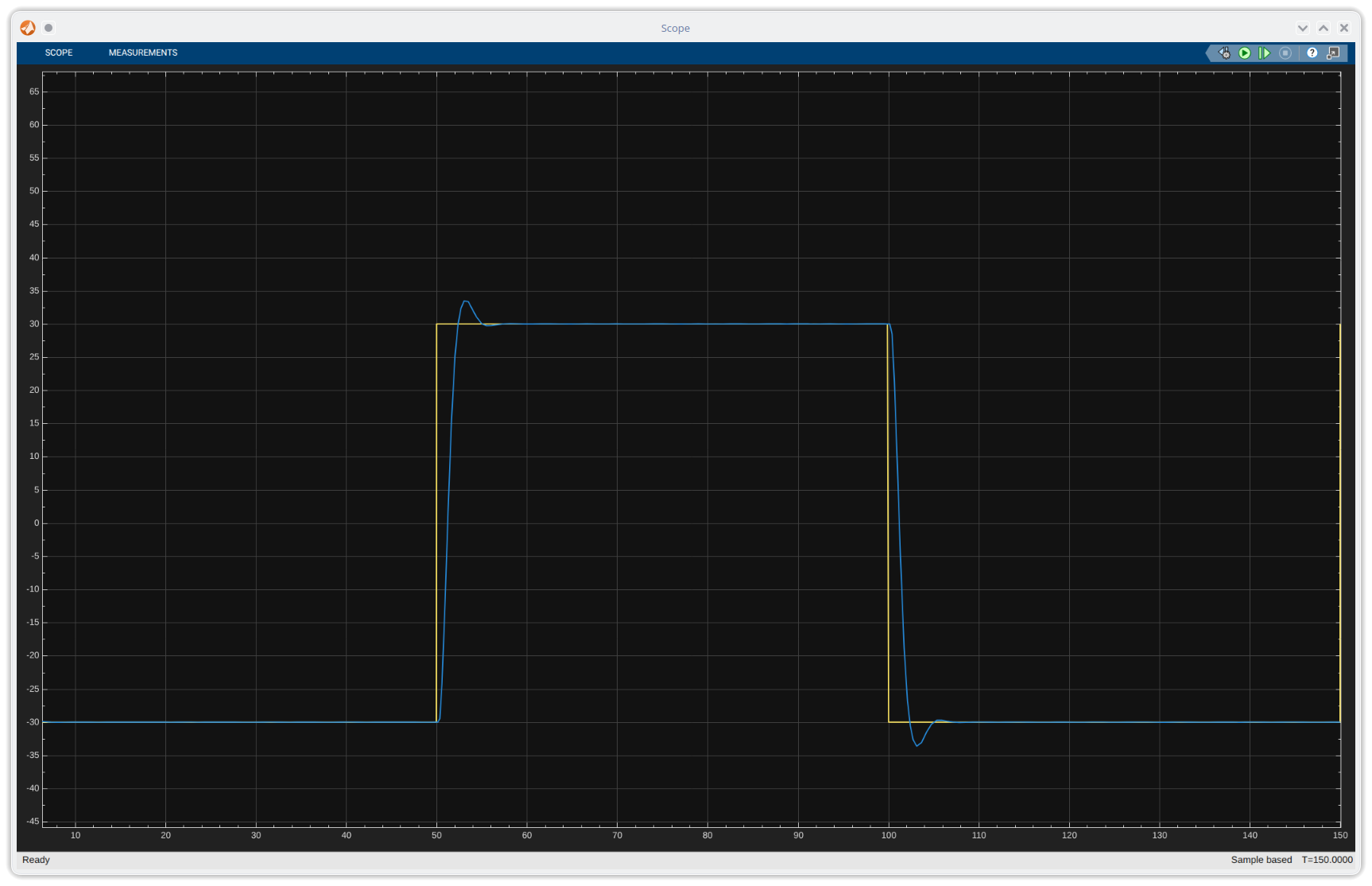

Ce qui nous donne le signal suivant dans le scope :

En vrai, les résultats ne sont pas terribles, mais nous sommes très vite limités par le matériel du drone en lui même. Si nous ne voulions pas que le système diverge complètement, les gains trouvés se valent. Peut-être qu’une meilleure identification du système, une plus robuste, aurait permis de flirter un peu plus avec les limites concernant le design du correcteur.

On peut quand même procéder à l’implémentation de la commande en python :

def get_command(K_p, K_d, reference, current_value, previous_value, Ts):
	err_t = reference - current_value
	derivation = (current_value - previous_value) / Ts
	command = K_p * err_t - K_d * derivation
	return command

Le lacet

L’asservissement du lacet (yaw en anglais) est sensiblement le même.

Identification du système

On a identifié le système de la même manière.

flowchart LR
    u["U(s)"] e1@--> sys["Tello\nG(s)"]
    sys e2@--> y["Y(s)"]
    style u fill:#0000,stroke:#0000,text-align:right
    style y fill:#0000,stroke:#0000,text-align:left
    e1@{ animate: true }
    e2@{ animate: true }

Et obtenu le même type de système, un premier ordre avec intégrateur :

$G(s) = \frac {K} {s(1 + \tau s)} e^{-T_d s}$

Mais avec des valeurs différentes quand même :

• K = 0.95
• τ = 0.3
• T_d = 0.2

Système bouclé

Pour l’asservissement en yaw, nous avons décidé de partir sur un correcteur P. C’est plus que largement suffisant. Le système bouclé aura donc cette forme :

block-beta
columns 15
    r["R(s)"] space sum(("⨂")) space C1["Kp"] space sum2(("⨂")) space SYS["TELLO\nG(s)"] space biff((" ")) space y["Y(s)"]
    space:4 l31((" ")) space:3 l32((" ")) space:3 l33((" ")) space:2
    r --> sum
    sum -- "ε(s)" --> C1
    C1  -- "U(s)" --> SYS
    SYS-->y
    biff --> l33
    l33-->l31
    l31 --> sum
    style r width:0px, height:0px
    style y width:0px, height:0px
    style l31 width:0px, height:0px, display:none
    style l32 width:0px, height:0px, display:none
    style l33 width:0px, height:0px, display:none
    style biff width:0px, height:0px, display:none
    style sum font-size:24px,stroke:none,fill:none,width:0px,height:0px
    style sum2 font-size:24px,stroke:none,fill:none,width:0px,height:0px

Les calculs pour le correcteur sont donc différents. Nous trouvons la fonction de transfert en boucle fermée suivante :

$F_{CL}(s) \> = \> \frac {Y(s)} {R(s)} \> = \> \frac { \frac {K K_p} {\tau}} { s^2 + s + \frac {K K_p} {\tau}}$

Nous sommes arrivés à la conclusion que les meilleures spécifications allaient être :

• D_1 = 0.25, le dépassement
• t_m = 1.3 s, le temps de montéee

Ce qui nous donne K_p = 2.0 pour avoir un système bouclé stable.

L’impossibilité de piloter par coordonnées

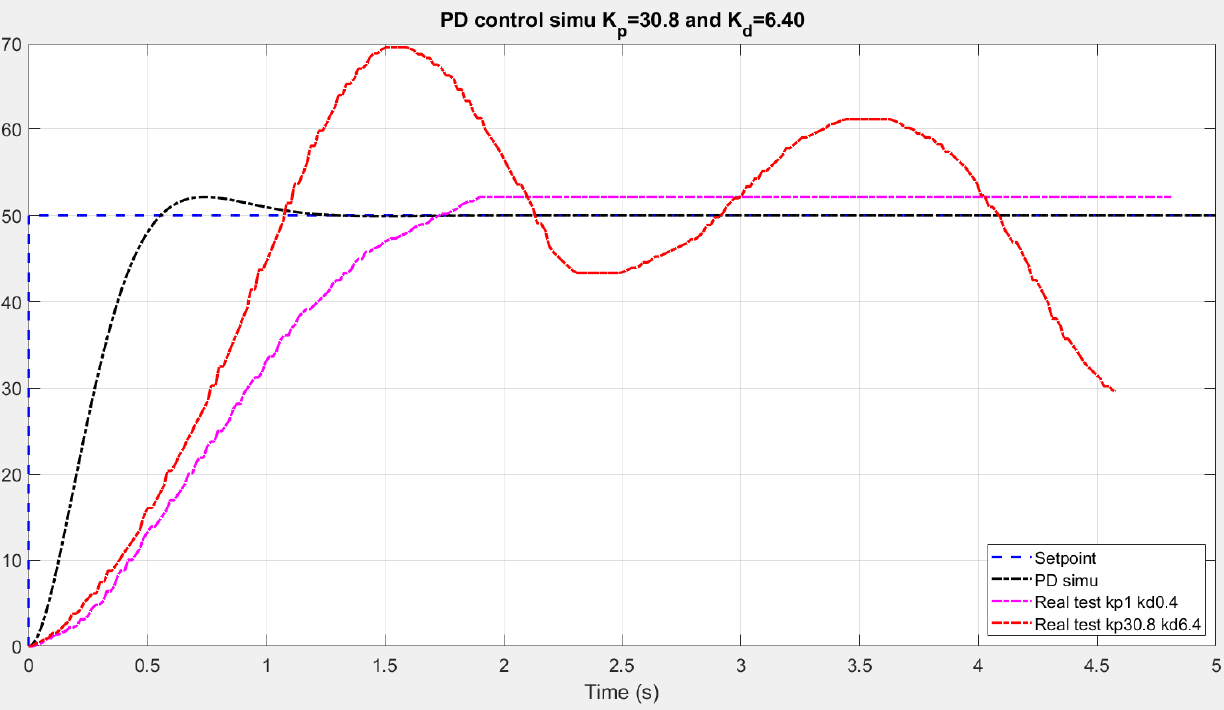

Pour cette partie, nous nous sommes basés entièrement sur les travaux de nos prédécesseurs. Ils ont essayé de passer par l’accéléromètre interne au drone mais les résultats n’étaient pas satisfaisants en terme de mesures :

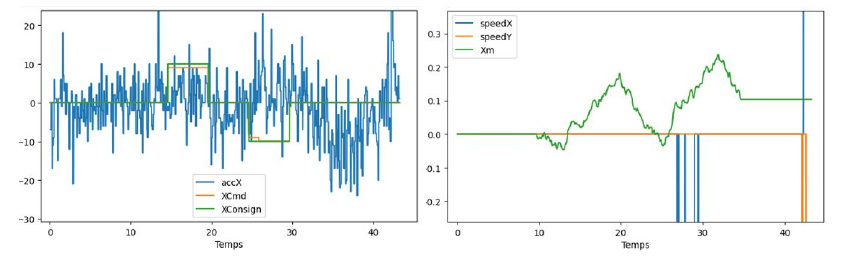

Comme on peut le voir, le problème principal vient du fait que la seule mesure que l’on possède pour x et y sont les vitesses sur chaque axe, et que ces vitesses n’ont pas de plages de valeurs suffisamment élevées pour que les mesures aient un quelconque intérêt face aux bruits de mesures.

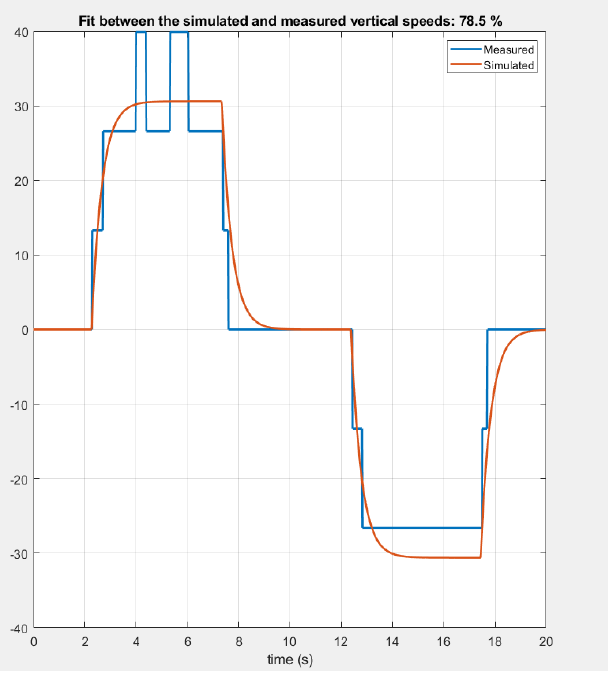

Ça se voit d’ailleurs sur le modèle de premier ordre qu’ils ont essayé de fit :

L’amplitude des valeurs est trop basse, et ils l’ont bien spécifié :

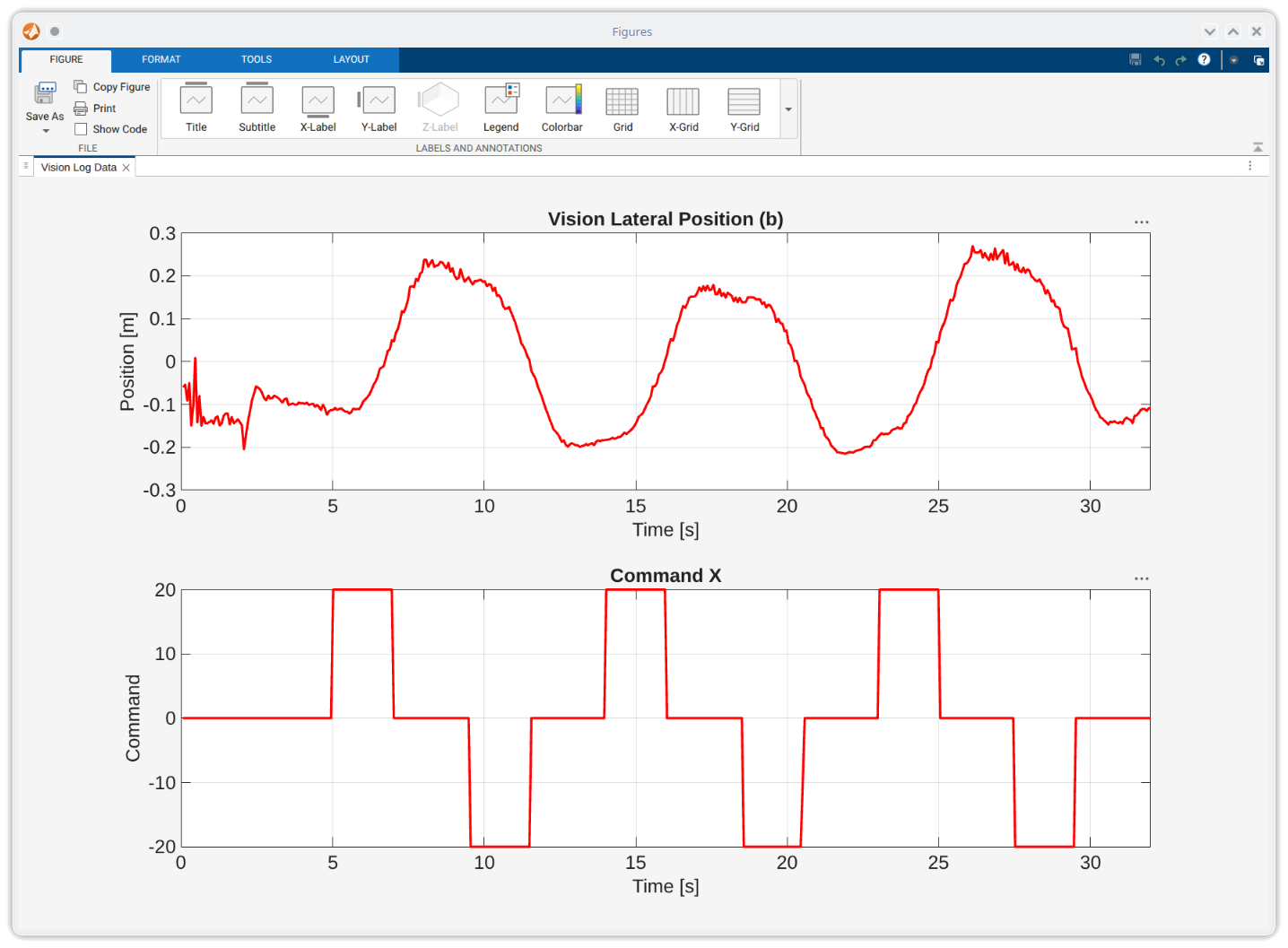

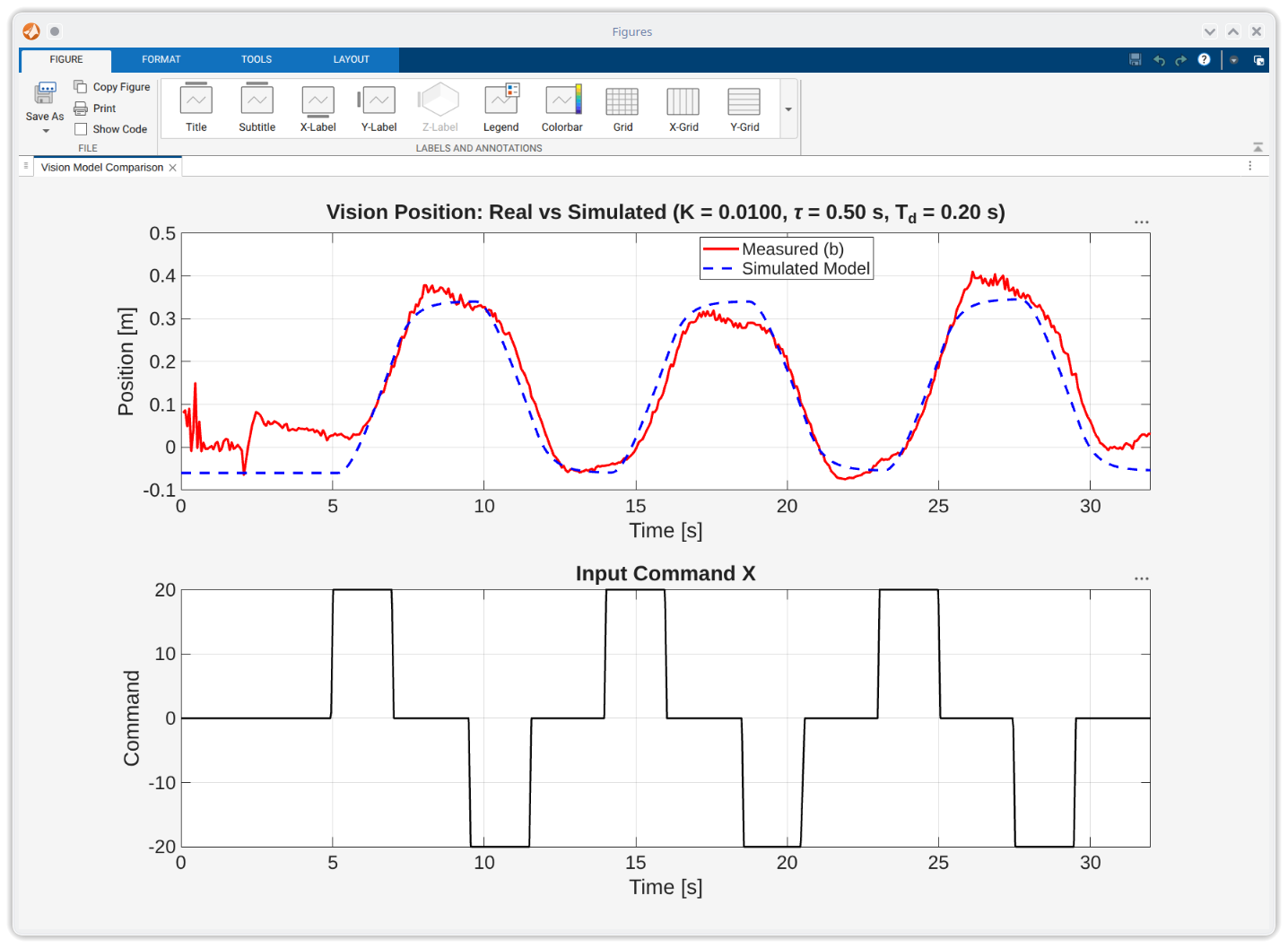

Nous avons donc des résultats corrects avec un FIT de 90% même si nous pouvons noter que le calcul interne à de grandes incrémentations et donc une faible précision, cela est amplifié par le coefficient de télémétrie.

Conséquemment, la correction, bien que probablement bien designée, restait plutôt mauvaise :

Créer un réseau de neurones

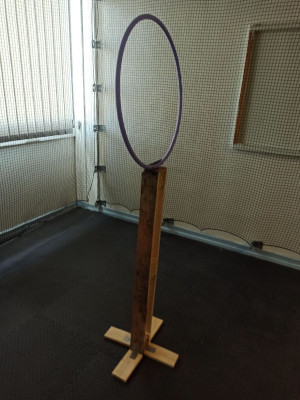

Afin que le drone puisse naviguer à travers les cerceaux, il nous faut une architecture de vision : pour cela nous avons opté pour un réseau de neurones convolutif (CNN) de segmentation, qui localise le cerceau bien plus précisément qu’une régression directe ; sa robustesse aux conditions d’environnement (éclairage, bruit, couleur) vient, elle, des augmentations appliquées à l’entraînement. Afin de déterminer le meilleur réseau, nous avons entraîné plusieurs modèles avec des augmentations différentes et les avons comparés grâce aux métriques (précision, rappel, F1…), jusqu’à obtenir un modèle adapté à notre situation.

Pourquoi la segmentation ?

Un détecteur doit répondre à deux questions : y a-t-il un cerceau ? (classification) et où est-il exactement ? (localisation). En effet lors de nos premiers modèles nous nous sommes contentés uniquement de la régression ce qui avait pour effet de “perdre” la position du cerceau dans l’image.

Les données

Jeu de données et découpage

615 images de la caméra du Tello (960×720), prises dans le couloir et dans la cage : 374 avec cerceau, 241 vides. Règle d’annotation : si moins d’un tiers du cerceau est visible, l’image est vide. Chaque cerceau est annoté par une ellipse (centre, grand axe, petit axe, inclinaison), qui peut déborder de l’image. Nous faisons ainsi un découpage : 495 images d’entraînement et 120 de validation. Les images sont regroupées par tranches de 5 secondes, et chaque tranche va entièrement dans l’entraînement ou dans la validation : deux images quasi identiques, prises à une fraction de seconde d’écart, ne peuvent donc pas se retrouver des deux côtés.

Prétraitement

• redimensionnement en 480×360
• passage de BGR (OpenCV) à RGB, valeurs ramenées dans [0, 1] puis normalisées avec la moyenne et l’écart-type d’ImageNet. Cette conversion est la même à l’entraînement, à la validation et en vol ;
• tenseur (canaux, hauteur, largeur) : un lot de 16 images est un tenseur (16, 3, 360, 480).

Le masque cible

Un cerceau vu par la caméra apparaît comme une ellipse. C’est elle qui est annotée sur chaque image (en pixels, image 960×720), puis prédite par le réseau. Elle est décrite par cinq paramètres :

Le rapport B/A traduit l’angle de vue : 1 pour un cerceau vu de face, de plus en plus petit vu de biais (B/A ≈ cos de l’angle de vue).

Les métriques de localisation comparent ces paramètres à l’annotation : erreur du centre (en pixels), erreur relative du grand axe (|A prédit − A annoté| / A annoté, qui se reporte directement sur la distance), erreur du rapport B/A (orientation) et erreur d’inclinaison θ (sur les ellipses aplaties, B/A < 0,85). Le « grand axe médian » est la médiane de l’erreur relative du grand axe sur la validation.

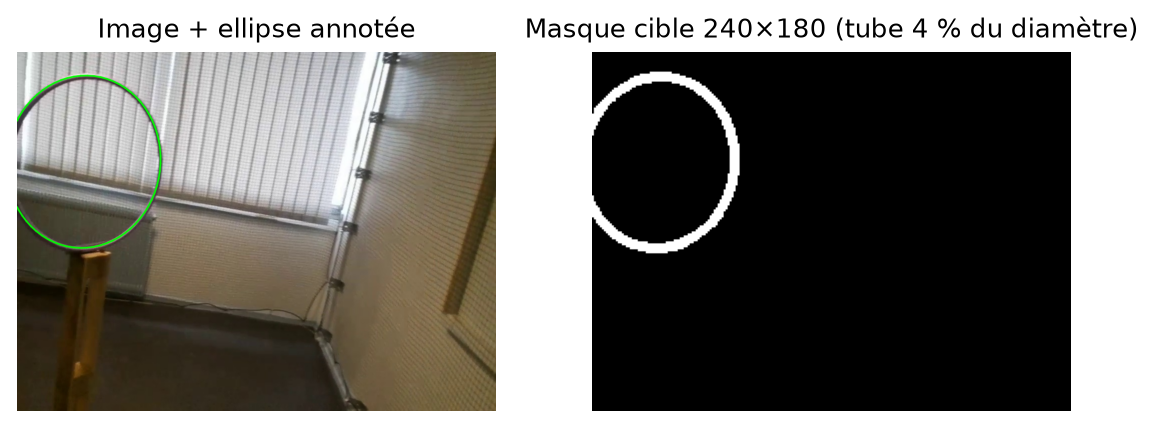

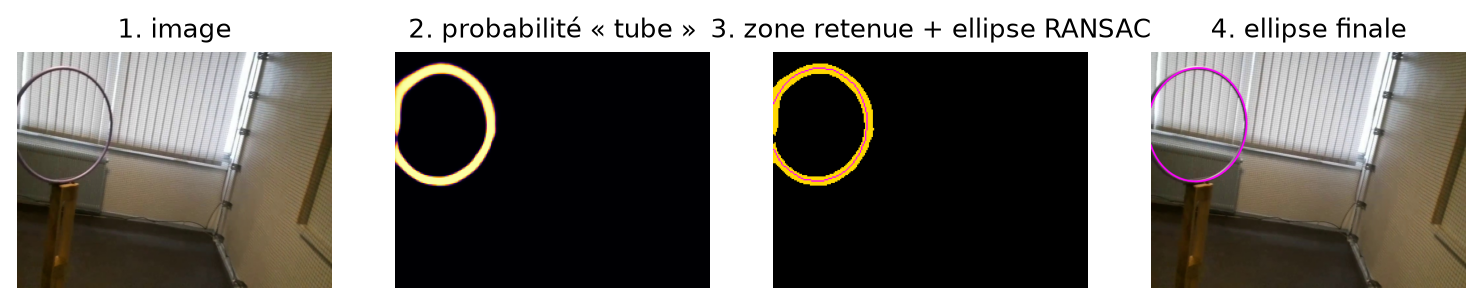

Le réseau apprend à reproduire un masque de l’anneau, dessiné automatiquement à partir de l’ellipse annotée : l’ellipse est ramenée à la résolution du masque (240×180, soit un pas de 2) et tracée avec une épaisseur de 4 % du diamètre au minimum 2 pixels. Une image vide a un masque entièrement noir ; une “corde” (arc trop court) a un masque inconnu, ignoré par la perte.

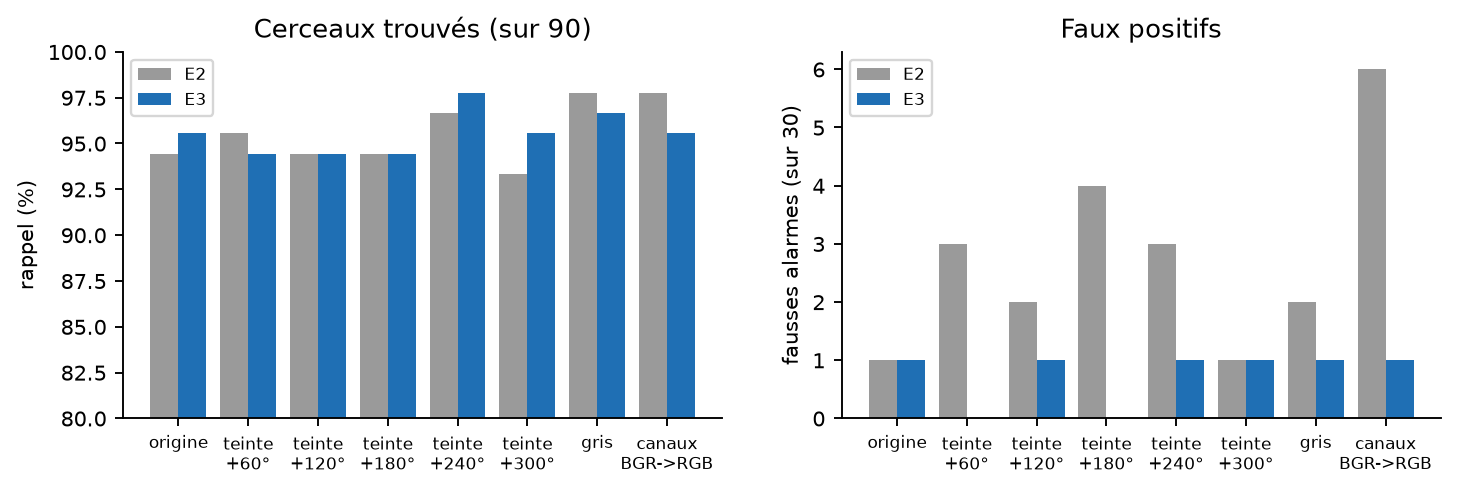

Augmentations (entrainement seulement)

Chaque image n’est vue qu’une fois par époque avec un tirage différent à chaque époque.

Le réseau RingSegNet

Le réseau a la forme d’un U : un encodeur réduit progressivement l’image en cartes de caractéristiques de plus en plus abstraites et de moins en moins résolues; un décodeur remonte la résolution en réutilisant les cartes intermédiaires de l’encodeur pour retrouver le détail fin du tube plastique.

ENCODEUR (descente) : on garde des cartes au passage
  bloc 0  → (16, 180, 240)   pas 2   ─────────────────────────────┐ saut D
  bloc 1  → (16,  90, 120)   pas 4   ──────────────────────┐ saut C│
  bloc 3  → (24,  45,  60)   pas 8   ───────────────┐ saut B│      │
  bloc 8  → (48,  23,  30)   pas 16  ────────┐ saut A│      │      │
  bloc 12 → (576, 12,  15)   pas 32          │       │      │      │
              │                              │       │      │      │
DÉCODEUR (remontée)                          ▼       ▼      ▼      ▼
up1 : 576 canaux 12×15 ─interpolation→ 576 × 23×30
      + saut A  48 × 23×30  → concaténé : 624 canaux
      → conv 3×3 → 96 → conv 3×3 → 96                    SORTIE (96, 23, 30)
up2 : 96 × 23×30 ─interpolation→ 96 × 45×60
      + saut B  24 × 45×60  → 120 canaux
      → conv → 48 → conv → 48                            SORTIE (48, 45, 60)
up3 : 48 × 45×60 ─interpolation→ 48 × 90×120
      + saut C  16 × 90×120 → 64 canaux
      → conv → 32 → conv → 32                            SORTIE (32, 90, 120)
up4 : 32 × 90×120 ─interpolation→ 32 × 180×240
      + saut D  16 × 180×240 → 48 canaux
      → conv → 24 → conv → 24                            SORTIE (24, 180, 240)
tête : conv 1×1, 24 → 1                                  MASQUE (1, 180, 240)

L’encodeur : MobileNetV3-small

C’est un réseau conçu pour les téléphones : peu de calculs, mais pré-entrainé sur 1.2 million d’images (ImageNet), il sait déjà reconnaître bords, textures et formes. Ses 13 blocs sont faits de :

• Une convolution d’entrée 3*3 de pas de 2 (strides) (16 filtres), suivie d’une normalisation par lot et de l’activation hard-swish : c’est une approximation rapide de la swish, x · σ(x). La sigmoïde σ y est remplacée par une fonction affine écrêtée :

$\text{h-swish}(x) = x \cdot \frac{\text{ReLU6}(x+3)}{6}$

Elle vaut 0 pour x ≤ −3 et x pour x ≥ 3, avec une transition douce entre les deux. Elle ne demande aucune exponentielle et se quantifie bien en 8 bits, avec une précision quasi identique à la swish. MobileNetV3 la réserve à la première convolution et aux blocs profonds : les premiers blocs, qui travaillent sur de grandes cartes, gardent la ReLU, moins coûteuse.

• Une convolution 1x1 qui augmente le nombre de canaux, une convolution en profondeur 3x3 ou 5x5, un module squeeze-and-excitation : Chaque canal est résumé par sa moyenne. Une petite couche dense suivie d’une hard-sigmoïde en déduit un poids entre 0 et 1 par canal. Les canaux sont ensuite multipliés par ce poids : les plus utiles sont renforcés, les autres atténués.
• Une convolution finale 1*1 vers 576 canaux (hard-swish). La résolution est divisée par 2 cinq fois, toujours par des convolutions de strides de 2.

Le décodeur U-net

Il reconstruit progressivement une carte détaillée, à la moitié de la résolution d’entrée (180×240), à partir des petites cartes de l’encodeur. À chaque étape (UpBlock), il :

• agrandit la carte (interpolation bilinéaire) jusqu’à la taille de la carte de l’encodeur au même niveau ;
• colle les deux cartes l’une à l’autre (concaténation), pour retrouver les détails fins perdus pendant l’encodage ;
• affine le résultat avec deux convolutions 3×3, chacune suivie d’une normalisation et d’une ReLU.

Enfin, une convolution 1×1 donne pour chaque pixel un score (logit) : plus il est élevé, plus le pixel a de chances d’appartenir à l’objet recherché.

La tête de présence (classification)

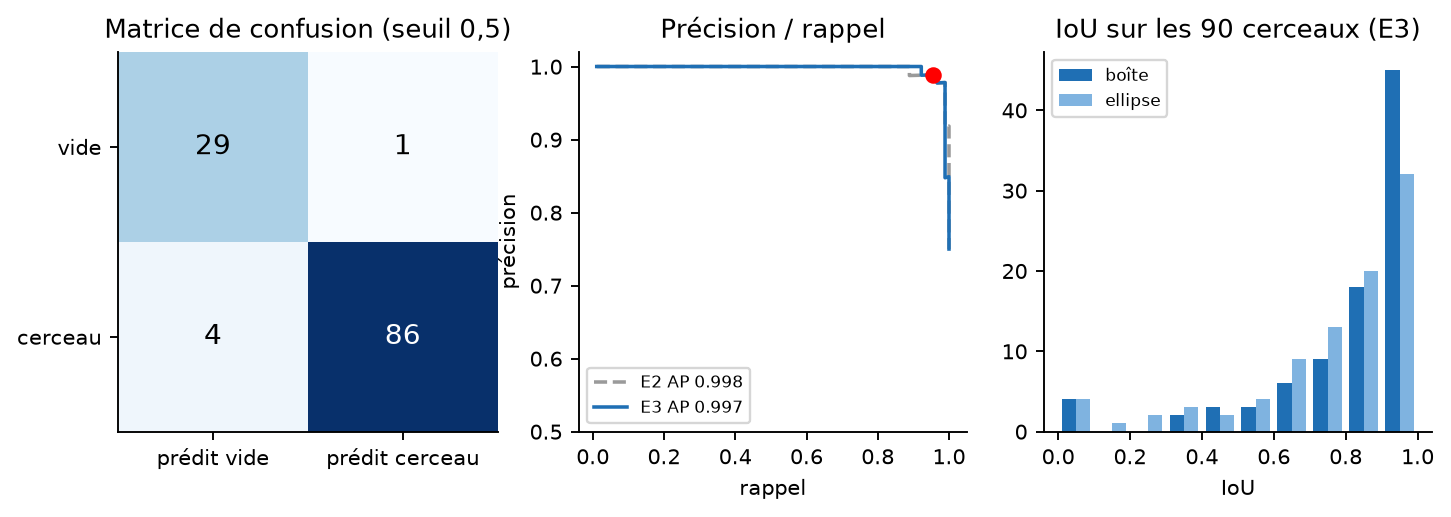

La tête de présence répond à la question « y a-t-il un cerceau ? ». Elle part de la carte la plus profonde de l’encodeur (576 canaux de 12×15) : chaque canal est résumé par sa moyenne (moyenne globale), ce qui donne 576 valeurs décrivant toute l’image, indépendamment de la position. Après un Dropout de 0,2, une couche linéaire les combine en un score, que la sigmoïde transforme en probabilité p. Si p < 0,5, l’image est déclarée vide et aucune ellipse n’est calculée ; sinon, on passe à la localisation.

Résumé des opérations

Le réseau ne fait pas que des convolutions : à chaque étage, une opération précise répond à un besoin précis, que ce soit réduire l’image pour en comprendre le contenu, la remonter pour retrouver la position exacte du tube (morceaux de cerceau), décider si un cerceau est présent ou rendre l’apprentissage stable. Le tableau ci-dessous résume où intervient chacune de ces opérations et à quoi elle sert.

La perte : comment note-t-on le réseau

Pendant l’entraînement, le réseau fait une prédiction sur chaque image, et on la compare à la bonne réponse (l’annotation). La perte est une note d’erreur : plus elle est grande, plus le réseau se trompe. L’entraînement consiste à modifier les poids du réseau, petit à petit, pour faire baisser cette note.

Comme le réseau répond à deux questions, la perte additionne trois termes :

perte = erreur sur la présence        (y a-t-il un cerceau ?)
      + erreur pixel par pixel         (chaque pixel est-il du tube plastique ou du fond ?)
      + erreur de recouvrement (Dice)  (le masque prédit recouvre-t-il le vrai anneau ?)

L’erreur sur la présence

Pour chaque image, le réseau donne une probabilité p qu’il y ait un cerceau. On la compare à la vérité (1 = cerceau, 0 = vide) avec l’entropie croisée binaire (BCE) : l’erreur est faible quand le réseau est sûr et a raison, et très forte quand il est sûr et a tort (par exemple p = 0,99 sur une image vide). Elle est calculée sur toutes les images.

L’erreur pixel par pixel, et le piège du fond

On applique la même entropie croisée à chacun des 43 200 pixels du masque : le réseau a-t-il bien dit « tube » sur le tube et « fond » sur le fond ?

Le piège : l’anneau est fin, il ne couvre qu’environ 1 % des pixels. Un réseau paresseux qui répondrait « fond » partout aurait donc juste sur 99 % des pixels, avec une erreur déjà très faible, sans jamais trouver le cerceau.

Pour l’en empêcher, une erreur sur un pixel du tube compte 10 fois plus qu’une erreur sur un pixel du fond. Rater le tube devient alors coûteux, et le réseau doit absolument le trouver.

Les images vides participent aussi : leur masque attendu est entièrement noir, ce qui apprend au réseau à ne rien colorier quand il n’y a pas de cerceau.

L’erreur de recouvrement (Dice)

La perte de Dice mesure directement le recouvrement entre masque prédit P et masque vrai T (les annotations):

Dice = 1 − (2·Σ P·T + 1) / (Σ P + Σ T + 1)

• Recouvrement parfait : Dice = 0, aucune erreur.
• Masque prédit à côté du vrai anneau, ou vide : Dice = 1, erreur maximale.
• Les pixels de fond n’apparaissent pas dans la formule : Dice n’est donc pas trompé par les 99 % de fond. C’est le complément idéal du terme précédent.

Il n’est calculé que sur les images qui contiennent un anneau: sur une image vide, il n’y a rien à recouvrir.

En résumé

L’entraînement

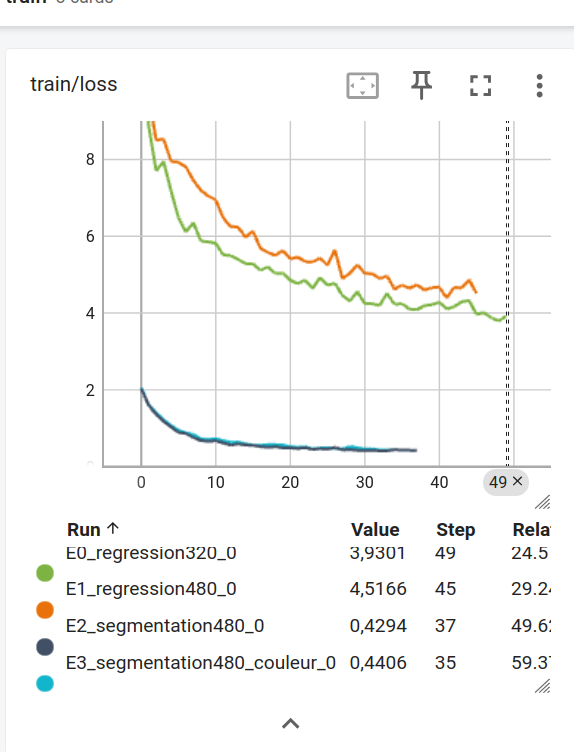

L’entraînement consiste à ajuster les 1,67 million de paramètres du réseau de façon à minimiser la perte définie au paragraphe précédent. Les 495 images d’entraînement sont présentées par lots de 16 ; après chaque lot, les poids sont mis à jour par descente de gradient. Un passage complet sur l’ensemble des images constitue une époque. À l’issue de chaque époque, le modèle est évalué sur les 120 images de validation, exclues de l’apprentissage : cette évaluation permet de suivre la capacité de généralisation du réseau et de détecter l’apparition du surapprentissage. Le modèle retenu est celui qui obtient la plus faible perte de validation.

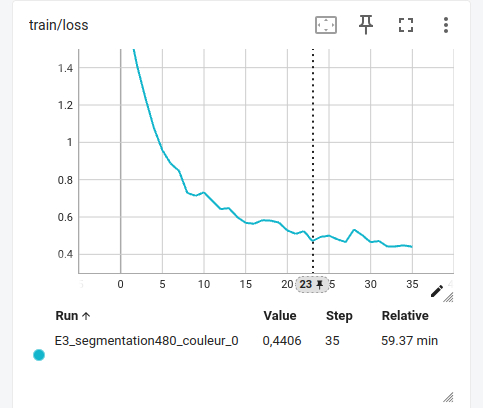

Nous voyons que la meilleure époque correspond à l’époque 23 (perte de validation de 0.6827) car à partir de ce moment l’erreur ne baisse plus mais stagne (0.7 à 0.73) voire remonte, alors que la perte d’entraînement continue de baisser : le réseau commence à sur-apprendre. L’arrêt anticipé s’est déclenché après l’époque 35 (12 époques sans amélioration), et c’est le modèle de l’époque 23 qui a été conservé. Sur le processeur d’un ordinateur portable, l’entraînement a duré environ une heure (102 s par époque).

Comparaison des modèles

Bien entendu pour en arriver à un résultat convenable, nous avons essayé plusieurs modèles, avec des augmentations voire des structures différentes (E0, E1, E2, E3).

Pour guider le drone, le réseau doit répondre à deux questions : y a-t-il un cerceau dans l’image ? et où se trouve-t-il exactement ? La première relève de la classification ; la seconde, la localisation, peut être traitée de deux manières différentes. Les modèles E0 et E1 utilisent la régression, les modèles E2 et E3 la segmentation.

La régression (E0, E1)

Le réseau de régression produit directement les paramètres de l’ellipse : une probabilité de présence, le centre (cx, cy), les deux demi-axes (A, B) et l’angle d’inclinaison.

image ─► encodeur ─► couche dense ─► 6 nombres (présence, cx, cy, A, B, angle)

L’apprentissage consiste à rapprocher ces six nombres des valeurs annotées. Cette approche est simple et ne demande aucun traitement supplémentaire après le réseau.

Sa limite tient à la dernière couche, dite dense : elle associe un poids différent à chaque position de l’image. Pour localiser correctement un cerceau situé dans une zone donnée, le réseau doit en avoir rencontré suffisamment à cet endroit pendant l’entraînement. Avec un jeu de données réduit, il généralise mal et, en cas d’incertitude, tend à répondre une position « moyenne », souvent proche du centre de l’image.

La segmentation (E2, E3)

Le réseau de segmentation ne prédit pas l’ellipse : il indique, pour chaque pixel, la probabilité qu’il appartienne au tube du cerceau. Il produit ainsi un masque, à partir duquel l’ellipse est ensuite calculée par un ajustement géométrique, sans apprentissage.

image ─► encodeur ─► décodeur ─► masque (probabilité « tube » pour chaque pixel)
                                     └─► ajustement d'ellipse ─► centre, demi-axes, angle

L’apprentissage compare le masque prédit au masque cible, dessiné automatiquement à partir de l’ellipse annotée. Les mêmes filtres de convolution étant appliqués sur toute l’image, un motif de tube appris à un endroit est reconnu partout ailleurs. Chaque image fournit en outre plusieurs dizaines de milliers de pixels à apprendre, contre six valeurs pour la régression : le réseau tire beaucoup plus d’information d’un même nombre d’images.

Résultats sur la validation

La détection de présence est comparable entre les deux approches. L’écart porte sur la localisation : la segmentation divise l’erreur sur le centre par sept environ et réduit fortement l’erreur sur la taille, dont dépend directement l’estimation de la distance. C’est cette précision, indispensable à la pose 3D et au guidage du drone, qui a motivé le passage à la segmentation à partir du modèle E2. Enfin, le réseau E2 ne suffisait pas à lui seul : toutes ses images d’entraînement montraient le même cerceau violet, et il pouvait donc s’appuyer sur sa couleur. Or, lors de nos essais, nous avons dû utiliser un second cerceau, vert, qu’E2 avait du mal à reconnaître. Plutôt que de photographier et d’annoter ce nouveau cerceau, ce qui n’aurait appris au réseau qu’une couleur de plus, nous avons modifié les augmentations de nos images déjà annotées : rotation de la teinte, permutation des canaux et passage en niveaux de gris. Résultat : E3, un réseau beaucoup moins sensible à la couleur, qui s’appuie davantage sur la forme du cerceau et produit nettement moins de fausses alarmes quand les couleurs de la scène changent (voir la partie Robustesse à la couleur).

Métriques et résultats

Toutes les mesures portent sur les 120 images de validation (90 avec cerceau, 30 sans), jamais vues pendant l’entraînement.

Définitions des métriques

Présence (classification). Le réseau donne une probabilité p ; on décide « cerceau » si p ≥ 0,5. Chaque image tombe dans une des quatre cases de la matrice de confusion :

• Exactitude = (VP + VN) / total : part des images bien classées.
• Précision = VP / (VP + FP) : quand le modèle annonce un cerceau, peut-on le croire ? Métrique de sécurité.
• Rappel = VP / (VP + FN) : parmi les vrais cerceaux, combien sont trouvés ?
• Spécificité = VN / (VN + FP) : parmi les images vides, combien sont reconnues vides ?
• F1 = 2 · précision · rappel / (précision + rappel).
• AP (average precision) : aire sous la courbe précision / rappel obtenue en faisant varier le seuil ; juge le modèle indépendamment du seuil (1 = parfait).

Localisation. Le recouvrement entre forme prédite et forme de référence se mesure par l’IoU (Intersection over Union) = aire commune / aire totale couverte (1 = identiques). On le calcule sur le masque (pixels « tube »), la boîte englobante et l’ellipse pleine. S’y ajoutent les erreurs utiles au vol : erreur du centre (px), erreur relative du grand axe (elle se transmet telle quelle à la distance), erreur du rapport B/A (orientation du cerceau) et erreur d’inclinaison de l’ellipse (degrés, ellipses aplaties B/A < 0,85).

Présence

Gauche : matrice de confusion d’E3 au seuil 0,5. Milieu : courbe précision / rappel de la présence (point rouge : seuil 0,5). Droite : IoU boîte et ellipse sur les 90 images avec cerceau (une image sans prédiction compte 0).

Localisation 2D : la précision de l’ellipse

Ce tableau compare l’ellipse prédite par E3 à l’ellipse annotée, sur les images de validation où le cerceau est détecté. La médiane donne l’erreur typique ; la moyenne est tirée vers le haut par les quelques grosses erreurs.

L’IoU du masque paraît faible, car l’anneau ne fait que quelques pixels d’épaisseur : un décalage d’un pixel suffit à la réduire fortement, sans affecter la précision de l’ellipse. L’inclinaison n’est mesurée que sur les 26 ellipses nettement aplaties (B/A < 0,85), les seules pour lesquelles cet angle a un sens.

• Centre : l’erreur typique est inférieure à 10 px sur une image de 960 px de large, soit environ 1 % de la largeur.
• Taille : le grand axe est estimé à 3 % près en médiane, ce qui donne une distance précise à environ 3 % ; l’écart avec la moyenne (14 %) vient de quelques cerceaux lointains mal mesurés.
• Forme et orientation : l’aplatissement (B/A) et l’inclinaison sont bien restitués, ce qui permet d’estimer sous quel angle le cerceau est vu.

Pourquoi une ellipse plutôt qu’une boîte englobante

Les détecteurs d’objets classiques localisent un objet par une boîte englobante : le plus petit rectangle aligné sur l’image qui le contient. Une boîte ne suffit pas ici : elle donne la position et la taille du cerceau, mais pas son orientation. Un cerceau vu de face et le même cerceau vu de biais peuvent avoir presque la même boîte. Or la position 3D a besoin de cette orientation, qui est contenue dans l’ellipse (rapport B/A et inclinaison).

E3 prédit donc une ellipse, dont on peut toujours déduire une boîte si besoin. Pour se comparer aux détecteurs classiques, on mesure cette boîte avec leur critère habituel : une détection est jugée correcte si sa boîte recouvre la boîte de référence à au moins 50 % (IoU ≥ 0,5). On calcule alors la précision moyenne du modèle sur l’ensemble des seuils de confiance, c’est-à-dire l’aire sous sa courbe précision / rappel : elle vaut 1 si tous les cerceaux sont trouvés et bien placés, sans fausse alarme.

E3 obtient un IoU médian de 0,90 et une précision moyenne de 0,89 : la grande majorité des cerceaux est à la fois détectée et correctement placée.

Du masque aux coordonnées 2D

La chaîne d’E3 sur une image de la cage. 2 : probabilité « tube » prédite. 3 : zone retenue (jaune) et ellipse RANSAC (magenta). 4 : résultat final.

Ajuster l’ellipse sur le masque

Le masque prédit n’est pas une ellipse parfaite : l’anneau peut être incomplet (cerceau coupé par le bord de l’image ou caché), et quelques pixels isolés peuvent être coloriés à tort. Il faut donc retrouver l’ellipse qui explique le mieux les pixels du tube, sans se laisser tromper par les pixels parasites.

1. Seuil : on garde les pixels dont la probabilité « tube » est au moins 0,5.
2. Plus grande zone connexe : seule la plus grande tache est conservée ; les petites taches isolées sont considérées comme du bruit.
3. Deux ellipses candidates sont calculées sur cette zone (voir ci-dessous).
4. Choix : on retient la candidate dont le contour passe sur les pixels les plus probables (probabilité moyenne sur 128 points de son contour).
5. Changement de repère : l’ellipse est ramenée du masque (240×180) à l’image de la caméra (960×720), soit un facteur 4.

Candidate A : la méthode RANSAC

Un ajustement classique (moindres carrés) utilise tous les pixels à la fois : quelques pixels parasites suffisent alors à déformer l’ellipse. La méthode RANSAC (RANdom SAmple Consensus, « consensus sur échantillons aléatoires ») évite ce problème en cherchant l’ellipse sur laquelle le plus grand nombre de pixels est d’accord :

1. on tire 5 pixels au hasard dans la zone ; 5 points suffisent à définir une ellipse ;
2. on calcule l’ellipse qui passe par ces 5 points ;
3. on compte les pixels qui la soutiennent, c’est-à-dire ceux situés à moins de 4 % de son contour ;
4. on recommence 150 fois et on garde l’ellipse qui a réuni le plus de pixels ;
5. on la réajuste sur ses seuls pixels de soutien, en ignorant les autres.

Les pixels parasites ne sont jamais d’accord entre eux : une ellipse tirée à partir d’eux ne réunit que très peu de soutiens et est écartée. La méthode fonctionne bien quand le masque est un anneau ou un simple arc, par exemple un cerceau partiellement visible.

Candidate B : le contour extérieur

Pour un cerceau lointain, l’anneau devient si fin qu’il se transforme en une petite tache pleine, sur laquelle RANSAC n’a plus de sens. On ajuste alors une ellipse sur le bord extérieur de la tache, réduite d’une demi-épaisseur de tube pour retrouver le milieu de l’anneau.

Lors des essais en vol, quelques fausses ellipses sont apparues : lorsque la plus grande zone du masque correspond à une main, une manche ou une perche, l’ellipse est ajustée sur cet objet, devient très allongée et donne une distance fausse. Un filtre a donc été ajouté après l’ajustement. Une ellipse est rejetée, et l’image traitée comme sans cerceau, si moins de 35 % de son contour passe sur l’anneau prédit (ellipse ajustée sur un fragment), ou si elle est très plate (rapport B/A inférieur à 0,35) alors que le cerceau est estimé à plus de 2,5 m. Cette condition de distance évite d’écarter de vrais cerceaux vus de biais de près.

Le centre 2D du cerceau n’est pas le centre de l’ellipse

Par la perspective, la moitié la plus proche du cerceau paraît plus grande : le centre de l’ellipse n’est pas l’image du centre du cerceau. Le centre 2D renvoyé (u, v) est donc la projection du centre 3D, distorsion comprise. Dans la validation de la cage, l’écart vaut 5,6 px en médiane et jusqu’à 48 px, de près.

Des coordonnées 2D à la 3D

La calibration de la caméra

Pour passer d’une position en pixels à une position en mètres, il faut connaître la manière dont la caméra du drone projette le monde sur l’image. C’est le rôle de la calibration.

Le modèle de la caméra. La caméra est modélisée comme un sténopé : un point situé à X mètres à droite, Y mètres en dessous et Z mètres devant l’objectif apparaît dans l’image au pixel

u = fx · X / Z + cx
v = fy · Y / Z + cy

• fx et fy sont les focales, exprimées en pixels : elles indiquent de combien de pixels se déplace un objet quand on s’écarte de l’axe ;
• (cx, cy) est le centre optique : le pixel qui correspond à l’axe de la caméra.

Par exemple, un point situé à 1 m devant la caméra et 10 cm sur sa droite apparaît à u = 927 × 0,1 / 1 + 476 ≈ 569 px, soit environ 93 pixels à droite du centre optique.

Les coefficients de distorsion :

Un objectif réel ne se comporte pas exactement comme un sténopé : les lignes droites apparaissent légèrement courbées, surtout vers les bords de l’image. Cette déformation est décrite par cinq coefficients, de deux natures.

• Distorsion radiale (k1, k2, k3). Elle dépend uniquement de la distance r au centre de l’image : les points sont rapprochés du centre ou éloignés de lui, d’autant plus qu’ils en sont loin. Selon le signe des coefficients, un carré prend une forme de tonneau (bords bombés vers l’extérieur) ou de coussinet (bords creusés vers l’intérieur).
• Distorsion tangentielle (p1, p2). Elle vient d’un léger défaut d’alignement entre l’objectif et le capteur, qui ne sont pas parfaitement parallèles. L’image est alors légèrement inclinée d’un côté.

En coordonnées normalisées (x = (u − cx) / fx, y = (v − cy) / fy, et r² = x² + y²), un point (x, y) est déplacé vers :

x' = x · (1 + k1·r² + k2·r⁴ + k3·r⁶) + 2·p1·x·y + p2·(r² + 2·x²)
y' = y · (1 + k1·r² + k2·r⁴ + k3·r⁶) + p1·(r² + 2·y²) + 2·p2·x·y
         └────── distorsion radiale ──────┘   └──── distorsion tangentielle ────┘

Pour la caméra du Tello, ces coefficients sont très petits (k1 = −0,015 ; k2 = 0,035 ; k3 = 0,034 ; p1 = 0,002 ; p2 = 0,002). Dans un coin de l’image, là où la distorsion est la plus forte, le facteur radial vaut environ 1,002, ce qui décale le point de 1 à 2 pixels seulement. Au centre de l’image, la distorsion est nulle. Cette correction reste utile pour les cerceaux proches, qui occupent une grande partie de l’image et dont le contour atteint les bords.

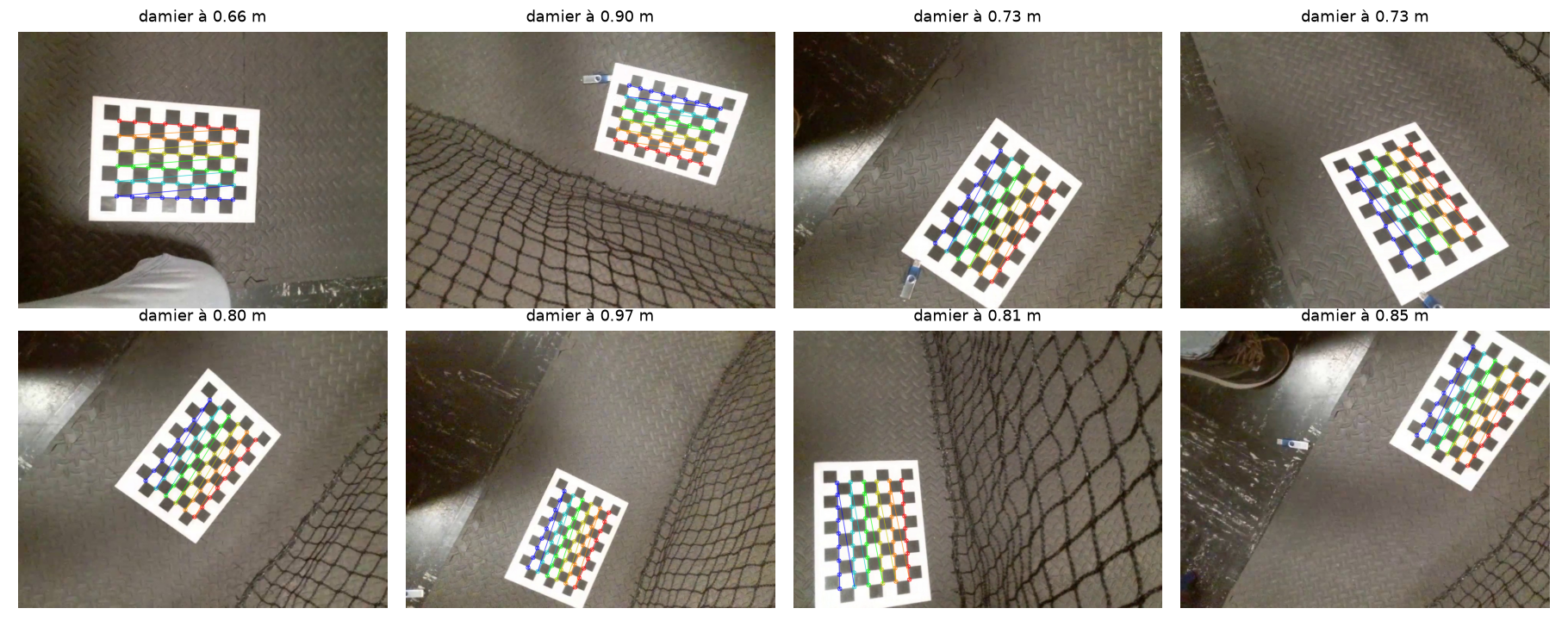

La procédure: Un damier imprimé, de 9×6 coins intérieurs et de cases de 27 mm, a été photographié 39 fois par la caméra du drone, sous des angles et à des distances variés . Sur chaque photo, OpenCV détecte les 54 coins au dixième de pixel près. Comme leur position réelle sur le damier est connue exactement, on peut chercher les paramètres de la caméra qui expliquent le mieux les coins observés.

Figure – Exemple de photo de calibration, avec les coins du damier détectés.

Résultats.

L’erreur de reprojection de 0,23 px indique une calibration de très bonne qualité. La distorsion étant faible, elle est corrigée par calcul sur le contour de l’ellipse, plutôt que sur toute l’image.

Du cercle vu en ellipse au cercle 3D

Le cerceau est un cercle de rayon connu, r = 0,34 m. Vu par la caméra sous un angle quelconque, il apparaît comme une ellipse. On cherche à retrouver, à partir de cette seule ellipse, la position du cerceau dans l’espace : son centre c (en mètres, dans le repère de la caméra) et sa normale n, c’est-à-dire la direction dans laquelle il faut le traverser.

1. Le cône de vision. Chaque pixel de l’image correspond à un rayon lumineux qui part de la caméra et file dans l’espace. Les rayons qui passent par tous les points de l’ellipse forment un cône, dont le sommet est la caméra. Le vrai cerceau est forcément posé quelque part sur ce cône, puisque c’est lui qui a produit l’ellipse.

Mathématiquement, l’ellipse s’écrit : $\mathbf{p}^\top C\,\mathbf{p} = 0 \quad ; \quad \mathbf{p} = (u, v, 1)^\top$

Ici, p est un pixel et C une matrice 3×3 qui résume la forme de l’ellipse. La calibration fournit la matrice K qui relie les pixels aux directions dans l’espace. Le cône s’obtient alors simplement :

où X est un point de l’espace, en mètres. Cette équation dit seulement : « X se projette sur l’ellipse ».

2. Redresser le cône. Le cône est en général penché par rapport à la caméra. Pour l’étudier plus facilement, on se place dans un repère aligné sur ses axes, en diagonalisant Q : on obtient trois nombres : $\lambda_1 \ge \lambda_2 > 0 > \lambda_3$

Trois nombres qui décrivent son ouverture dans chaque direction, et une matrice de rotation V qui permet de revenir au repère de la caméra. Dans ce repère, l’équation du cône devient très simple :

3. Où couper le cône pour obtenir un cercle ? Couper un cône par un plan donne en général une ellipse. Mais il existe exactement deux orientations de plan pour lesquelles la coupe est un cercle parfait. Ce sont les deux orientations possibles du cerceau. Leurs normales s’écrivent, dans le repère du cône :

Le signe s distingue les deux solutions.

4. La taille fixe la distance. Plus on coupe le cône loin de la caméra, plus le cercle obtenu est grand. Comme on connaît le vrai rayon du cerceau (0,34 m), il n’existe qu’une seule distance à laquelle la coupe a exactement cette taille. On en déduit le centre, puis on revient au repère de la caméra avec V :

Le centre c est proportionnel au rayon r : si le diamètre déclaré dans configs/hoop.yaml (0,68 m) était faux de 5 %, toutes les distances le seraient aussi de 5 %. La normale n, elle, ne dépend pas de la taille du cerceau.

5. Choisir entre les deux solutions. On ne garde que les solutions physiquement possibles : cerceau devant la caméra (c_z > 0) et normale orientée dans le sens de la traversée (n_z > 0). Mais il reste presque toujours deux cercles possibles, de même centre et d’orientations différentes, comme une pièce de monnaie inclinée vers la gauche ou vers la droite, qui donne la même ellipse vue de face. On choisit alors la solution la plus proche de celle de l’image précédente, ou, à défaut, celle qui correspond à un cerceau vertical.

Validation. Testée sur 500 cercles simulés avec la vraie calibration, cette méthode retrouve le centre à 0,4 mm près et la normale à 0,13° près : le calcul géométrique est exact, et toute l’erreur finale vient de l’ellipse prédite par le réseau. Sur les images de validation de la cage (cerceau entre 0,9 et 3,1 m), la distance est retrouvée à 1,7 % près en médiane, soit environ 4 cm, et la normale à environ 7°.

Vers le repère du drone. La caméra du Tello est inclinée de 10,3° vers le bas : la position du cerceau est donc tournée de cet angle pour l’exprimer dans le repère du drone (avant, droite, haut). C’est de ce repère que sont tirées la distance et la différence de hauteur delta_z envoyées au PC de contrôle ; l’écart horizontal delta_x est, lui, transmis en pixels.

Temps de calcul. Sur le processeur du PC vision, une image demande environ 66 ms : 54 ms pour le réseau, 11 ms pour l’ajustement de l’ellipse et 0,5 ms pour la position 3D, soit environ 15 images par seconde, suffisant pour suivre le vol du drone.

Robustesse à la couleur

Les images d’entraînement ne contiennent que le cerceau violet de la cage et des cerceaux gris. Pour mesurer l’effet des augmentations de couleur sans images d’un autre cerceau, nous avons recoloré la validation : la teinte de chaque image est décalée de 60 en 60° (le cerceau violet devient rouge, jaune, vert, cyan ou bleu), elle est convertie en niveaux de gris, ou ses canaux rouge et bleu sont inversés. On mesure alors, pour E2 et E3, le rappel sur les 90 cerceaux et les fausses alarmes sur les 30 images vides.

Les deux modèles retrouvent aussi bien les cerceaux recolorés : la forme suffisait déjà à E2 pour détecter le cerceau. La différence porte sur les fausses alarmes : dès que les couleurs changent, E2 en produit jusqu’à 6 sur 30, alors qu’E3 reste à 0 ou 1. E2 avait appris à associer le cerceau aux couleurs habituelles de la scène ; E3, entraîné avec des couleurs aléatoires, s’appuie davantage sur la forme et reste fiable quelles que soient les couleurs.

En vol avec le cerceau vert, E3 le détecte avec une probabilité de 0,94 à 1,00 en dessous de 3,7 m. Deux limites sont apparues : de loin (au-delà de 4 m), le tube devient très fin dans l’image et la détection est fragile ; et une main, une manche ou une perche qui tient le cerceau peut produire une fausse ellipse, en partie écartée par le filtre décrit plus haut. Des images réelles du cerceau vert, de loin et tenu à la main, restent la meilleure façon d’améliorer ces cas.

Relier reconnaissance et commande

On rentre dans la partie un peu plus orientée informatique industrielle et automatisme, même si le réseau de neurones et la production de commandes corrigées restent au centre de notre étude.

Création d’un HIL

Dans un premier temps, il a fallu revoir le code de production de commande. Nous avions asservi la hauteur et le lacet dans des fichiers différents que nous avions copiés de nos prédécesseurs sans aucune pudeur, très bien… Mais maintenant, il allait falloir créer un système robuste pour piloter le drone dans plusieurs directions en même temps et ce, sans posséder le signal de consigne au départ.

HIL - quésaco ?

On a bloqué le drone Tello dans une forme de HIL, Hardware In Loop. En fait, on s’est calqué sur le modèle de fonctionnement d’une Arduino que nos collègues utilisaient dans la salle d’à côté sur le robot Balboa. Sur Arduino, les actions sont dans la fonction loop(). Il fallait qu’on fasse pareil.

On est donc parti sur une solution à plusieurs threads pour le parallélisme :

sequenceDiagram
    autonumber
    actor NN as Réseau de neurones
    participant T1 as Thread 1
    participant Q as Queue
    participant State as Variables (Objets AxisControl)
    participant T2 as Thread 2 (Boucle de commande Tello)
    actor Drone as Drone Tello

    %% Thread 1 : Réception asynchrone
    rect rgb(235, 248, 255)
        Note over NN,State: --- THREAD 1 : Écoute et mise à jour de l'état ---
        NN->>T1: Émission d'une nouvelle consigne
        activate T1
        T1->>Q: push(consigne)

        opt Queue non vide
            Q->>T1: pop(consigne)
            T1->>T1: Parsing des données
            T1->>State: Mise à jour des variables de vol (hauteur, yaw...)
        end
        deactivate T1
    end

    %% Thread 2 : Boucle de contrôle continue
    rect rgb(240, 253, 244)
        Note over State,Drone: --- THREAD 2 : Boucle continue (ex: 20-50 Hz) ---
        loop Boucle de régulation périodique (non bloquante)
            activate T2
            T2->>State: Lecture des variables d'état actuelles
            State-->>T2: Dernières valeurs en mémoire
            T2->>T2: Fabrication du paquet de commande (ex: "rc x y z yaw")
            T2->>Drone: Envoi de la commande (SDK Tello)
            deactivate T2
        end
    end

Concrètement :

• Le thread 1 récupère les consignes et les prépare pour la boucle.
• Le thread 2, c’est le HIL, notre équivalent de loop() arduino.

Avec ça, on allait pouvoir produire des commandes au fur et à mesure, toutes prises en compte par le programme grâce au système de queue. Le problème du drone atterrissant à la fin de la réception d’un signal de commande pré-programmé était réglé.

DRY : du code spaghetti vers la POO

Il ne vous aura pas échappé en regardant l’immense graphe un peu plus haut que l’on fait référence à un objet AxisControl. En effet, on a dû changer d’architecture de programmation. Avant, nous avions deux fichiers pour asservir la hauteur et le lacet (plus si on compte les essais infructueux en x et en y). On ne veut critiquer personne, mais on sent que les efforts d’il y a quelques années étaient plus concentrés sur la production de commandes optimales que sur l’utilisation complète des axes asservis.

Ayant le principe Don’t Repeat Yourself en tête, on est parti sur une architecture en Programmation Orientée Objet (POO). C’est pris en charge par Python et ça répond parfaitement à notre problématique de code spaghetti. L’autre avantage de la POO à l’ère de l’IA, c’est que l’ingénieur reste ingénieur et ne fait pas un travail de technicien du code aujourd’hui. Je spécifie mes propriétés, écris les descripteurs de mes méthodes, entièrement typés et avec quelques documentations de fonction, et ensuite je peux générer le code à l’aide de mon LLM favori, le vérifier et l’incorporer proprement au projet.

Ça nous a largement facilité la tâche côté automatique, puisqu’une fois le code découpé proprement en plusieurs fichiers, éprouvés par quelques dizaines de tests sur un simulateur vibe codé, on a pu avoir un seul fichier pour définir les politiques de commandes de tous nos axes :

AXIS = {
	# ...
	Y : AxisControl(
		name=Y,
		CONTROLLING = False,
		CONTROLLING_TYPE = ControllerType.P,
		K_p = 1,
		K_d = 0,
		K_i = 0,
		environment = EVT,
		max_value=40,
		min_value=-40
	),
	YAW : AxisControl(
		name=YAW,
		CONTROLLING = True,
		CONTROLLING_TYPE = ControllerType.P,
		K_p = 2.0,
		K_d = 0,
		K_i = 0,
		environment = EVT,
		max_value=360,
		min_value=-360
	),
	# ...
}

Nous allions pouvoir procéder vers la partie de réception des commandes.

L’injection de consigne par réseau

Il allait falloir communiquer entre nos deux ordinateurs. En effet, on reste des étudiants, et qui dit portefeuille limité dit ordinateur limité. On a de belles machines, mais ça reste largement insuffisant pour faire tourner tout notre projet qui au fur et à mesure des heures passantes, prenait des dimensions… extravagantes !

Architecture réseau

Pour communiquer, il faut faire un peu de réseau. Qu’avons-nous sous la main ?

• Un ordinateur avec un réseau de neurones pytorch sur Ubuntu
• Un ordinateur avec tout le reste sur OpenSuse TW
• Deux adaptateurs RJ45 / USB-C issus de sombres expériences des passés bien différents des auteurs de cet article
• Un câble ethernet subtilisé sur un poste fixe dans la salle
• Une carte WiFi USB ([insérer raison d’achat valable et légale])

On a donc créé un réseau indépendant entre nos deux PC. Réseau qui venait s’ajouter à celui du drone et à Eduroam. Puisqu’un dessin vaut mille mots, voici un petit schéma représentant la situation :

graph LR
    %% Noeuds principaux
    subgraph S_EDU["Accès Extérieur"]
        EDUROAM["🌐 Réseau Eduroam<br/><b>INTERNET</b>"]
    end

    subgraph S_UBUNTU["PC Vision (Ubuntu)"]
        ETH_U["eth0 : 192.168.20.2"]
        WIFI_U["wlan0 : DHCP Campus"]
    end

    subgraph S_SUSE["PC Commande (openSUSE TW)"]
        ETH_S["eth0 : 192.168.20.1"]
        WIFI_EXT["wlan1 (USB) : 192.168.10.X"]
        WIFI_S["wlan0 : DHCP Campus"]
    end

    subgraph S_TELLO["Drone Tello 🚁"]
        TELLO["AP : 192.168.10.1"]
    end

    %% Interconnexions
    WIFI_U -.->|WPA2-Enterprise| EDUROAM
    WIFI_S -.->|WPA2-Enterprise| EDUROAM
    ETH_U ===|Câble Ethernet direct Consignes IA| ETH_S
    WIFI_EXT <===>|Wi-Fi 2.4GHz dédié<br/><b>Commandes Tello SDK</b>| TELLO

    %% Styles
    style S_UBUNTU fill:#fff7ed,stroke:#ea580c,stroke-width:2px
    style S_SUSE fill:#f0fdf4,stroke:#16a34a,stroke-width:2px
    style S_TELLO fill:#fefce8,stroke:#ca8a04,stroke-width:2px
    style S_EDU fill:#f8fafc,stroke:#64748b,stroke-width:2px

Avec cette architecture, nous avions la faible latence entre nos deux stations de travail, l’accès à internet et la possibilité d’envoyer des commandes à un drone de test. Royal, n’est-il pas ?

Il ne fallait plus que régler le pare-feu et vérifier les accès aux services avec nmap, et le tour était joué.

MQTT pour la transmission de données

Pour transmettre nos données, on a utilisé le protocole MQTT. C’est simple, léger, rapide. Bref, c’est ce qu’il nous fallait.

Sur le PC de commande, j’ai donc installé mosquitto :

sudo zypper install mosquitto mosquitto-clients

sudo systemctl enable --now mosquitto

Et on a installé un petit client graphique (en plus de celui du terminal) pour visualiser les données envoyées sur le réseau.

Ensuite, dans notre venv python, on a utilisé le paquet paho-mqtt :

pip install paho-mqtt

Puis, en gardant le principe DRY, on a créé une classe commune aux deux postes de travail : MqttInterface. Sans exposer l’UML, vous pourrez la retrouver dans le code source du projet. C’est elle qui permet la communication entre, non seulement le PC commande et le PC vision, mais entre le PC commande et n’importe quel client utilisant cette interface (pratique pour tester sans réseau de neurones).

L’hérésie de l’envoi d’images par MQTT

On ne s’est pas seulement arrêté à transmettre nos commandes par MQTT, et on aurait dû s’arrêter là. On a commis l’irréparable : transmettre le flux vidéo par MQTT également.

Au départ, nous voulions ouvrir un port UDP sur le PC commande, mais il s’est avéré beaucoup plus pratique de continuer à utiliser le SDK Tello pour récupérer la transmission et la pousser sur MQTT, que de récupérer la transmission par UDP et de la stream sur un autre port UDP. Pour l’exemple, il est possible de récupérer le flux vidéo avec :

echo -n "command" | nc -u -w1 192.168.10.1 8889\
echo -n "streamon" | nc -u -w1 192.168.10.1 8889
ffplay -probesize 32 -flags low_delay -i udp://0.0.0.0:11111

Mais, au final, le workflow était beaucoup plus pratique, sans trop empiéter sur la rapidité, de passer par MQTT.

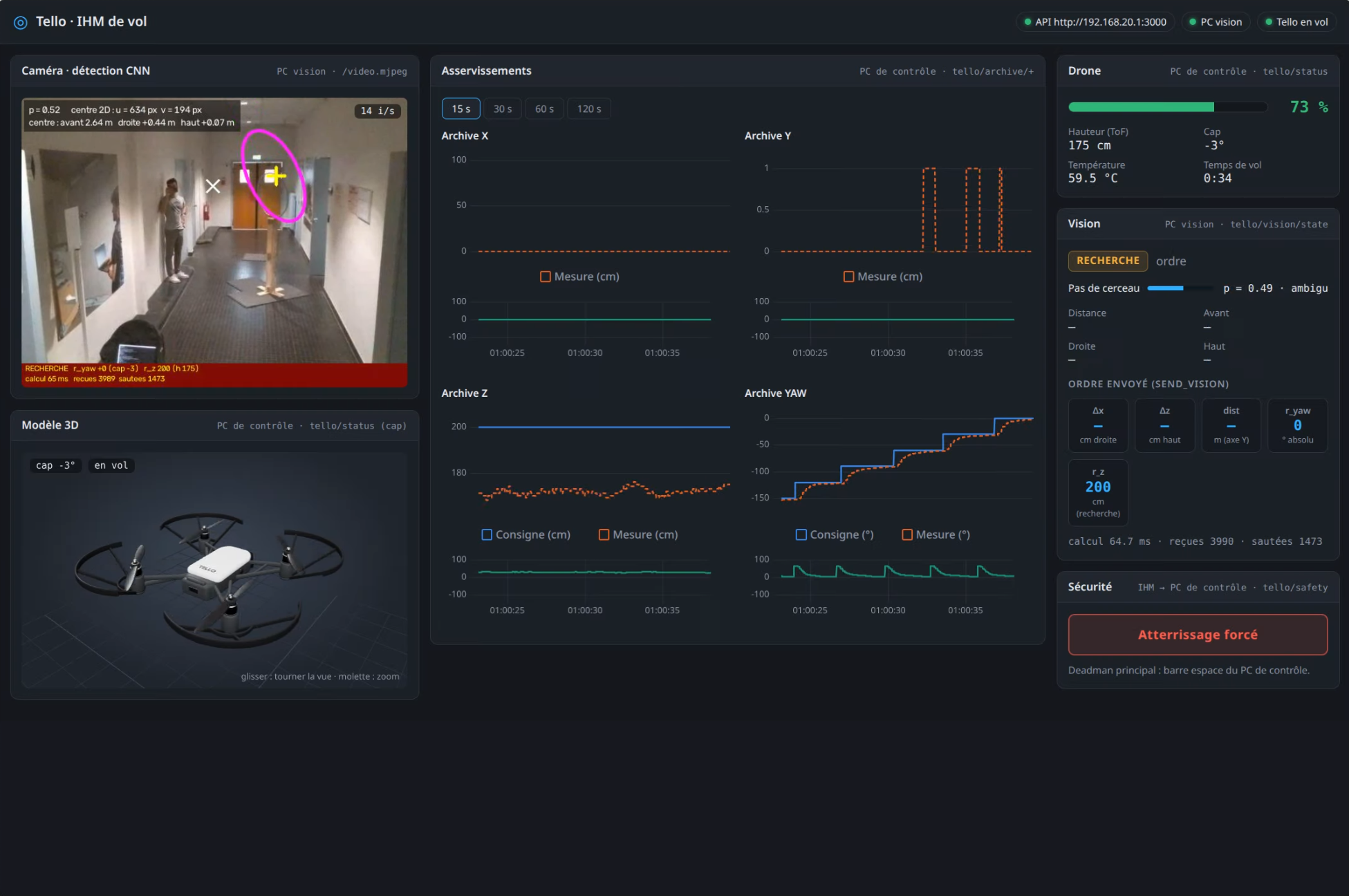

Dashboard pour la visualisation en temps réel

Entre les consignes, les mesures, l’état du drone, la reconnaissance du cerceau, les passages d’états ; nous avions plein d’informations qui circulaient sous forme de flux dans notre projet. Et très vite, notre petit client MQTT n’a pas suffi pour toutes les afficher.

Nous avons donc pris la décision d’ajouter une couche de hors sujet sur ce projet qui de base avait beaucoup trop de degrés de liberté : nous allions développer un dashboard pour afficher nos données en temps réel.

Back-end simple & websocket

Pour la partie serveur (back-end), nous sommes partis sur quelque chose de vraiment très sobre. Deux petits fichiers et un script Node.js. Pas de fichier de service, pas de sécurité. Rien, excepté une connexion au broker MQTT d’une part dans TelloMqttConnector.js et la définition d’une websocket et de quelques routes dans server.js.

Le terme le plus important ici est celui de websocket. En effet, comme exprimé plus haut, nous avons posé la contrainte du temps réel. Il ne sert à rien de visualiser des données vieilles de plus de 2 secondes. Donc une API REST classique montrerait vite ses limites ne serait-ce que face à la fréquence du HIL (~66 Hz). La websocket va donc directement stream le MQTT au front-end dans un format intelligible par le navigateur et à une fréquence folle si on le voulait.

Puisqu’encore une fois, une image vaut mille mots, voici un schéma représentant l’architecture des services :

flowchart LR
    %% Machine 1 : PC Vision (IA / Traitement d'image)
    subgraph PC_VISION["PC Vision (Ubuntu)"]
        direction TB
        VISION["📷 Programme Vision"]
    end

    %% Machine 2 : PC Commande (openSUSE)
    subgraph PC_CMD["PC Commande (openSUSE)"]
        direction TB

        BROKER[("🦟 Broker Mosquitto<br/><b>MQTT : 1883</b>")]
        CMD["⚙️ Programme Commande"]
        BACKEND["🟩 Backend Node.js"]

        %% Échanges locaux ou internes
        CMD <-->|"Pub/Sub MQTT<br/>(status, cmd, archive)"| BROKER
        BROKER -->|"Sub MQTT<br/>(flux temps réel)"| BACKEND
    end

    %% Machine 3 : PC Client / Supervision
    subgraph PC_CLIENT["Navigateur web"]
        direction TB
        FRONT["💻 Dashboard web"]
    end

    %% Drone (rappel du contexte)
    subgraph DRONE["Actionneur"]
        TELLO["🚁 Drone Tello"]
    end

    %% Interconnexions externes
    VISION <-->|"Pub/Sub MQTT<br/>(vision, cmd_ref)<br/><i>Liaison Ethernet</i>"| BROKER
    BACKEND ==>|"Stream WebSocket<br/>& API HTTP"| FRONT
    CMD -.->|"Commandes sur<br/>Wi-Fi Dédié"| TELLO

    %% Styles
    classDef pcStyle fill:#f8fafc,stroke:#475569,stroke-width:2px;
    classDef srvStyle fill:#ffffff,stroke:#0284c7,stroke-width:1.5px;
    classDef brokerStyle fill:#fef3c7,stroke:#d97706,stroke-width:2px;
    classDef nodeStyle fill:#dcfce7,stroke:#16a34a,stroke-width:2px;

    class PC_VISION,PC_CLIENT,DRONE pcStyle;
    class PC_CMD fill:#f0fdf4,stroke:#15803d,stroke-width:2px;
    class VISION,CMD,FRONT,TELLO srvStyle;
    class BROKER brokerStyle;
    class BACKEND nodeStyle;

Le plus compliqué, c’est de faire communiquer de manière robuste nos services et de s’assurer que les données ont bien le même type dans toute la pipeline. Nous n’avons pas à gérer la cybersécurité (pas de HTTPS, le mot de passe du broker est tello), mais les contraintes absurdes et punitives des systèmes cyber-physiques.

Vibe code un Front-end en 1 heure

Le problème de la création de notre dashboard, c’est que, certes, nous savions le faire de A à Z sans utiliser l’IA, mais en fait, ce n’est pas du tout le cœur du sujet. Nous en avons besoin parce qu’il permet de visualiser en temps réel toutes les variables et les flux d’une expérience. On fait voler le drone, le réseau de neurones calcule des consignes, le poste de commandes les transforme en pourcents de vitesses et on récolte des mesures. On enregistre la session avec KDE Spectacle et on peut la visualiser autant de fois qu’il le faut pour tirer des conclusions sur ce qu’il faut changer dans notre manière de faire. La voie vers le succès, c’est volume × remise en question, et ce qui facilitait cette remise en question, c’était ce dashboard.

Pour le coder vite, on a pris la décision de le vibe code. Mais qu’est-ce qu’il n’a pas dit là, sur un blog orienté tech ! On n’a plus besoin de démontrer les prouesses des LLM lorsqu’il s’agit de vomir du code en masse, reconstitué à partir de bribes trouvées à droite à gauche dans les méandres d’internet. Or, qu’est-ce qu’il y a de mieux documenté que le développement web. L’utilisation des LLM est ici parfaitement adéquate :

• Nos contraintes sont fixes et connues à l’avance
• Les technologies sont populaires, très utilisées et bien documentées
• Ce n’est pas le produit fini mais un outil, pas besoin de le vendre devant un conseil d’administration
• On n’avait pas la foi de passer plusieurs heures sur le CSS pour un résultat potable

Donc, oui, on a vibe code le front-end. À part les corrections d’erreurs, rien n’a été écrit par nos soins. Tout ce qu’on a fait, c’est rédiger une liste de spécifications techniques pour que Claude Code travaille dans son coin : React.js + Vite.js ; Sass pour le style (éviter l’horrible tailwind) ; pas de TypeScript ici (pourquoi faire dans un projet si petit) ; Rechart pour les graphiques ; React three pour un modèle 3D.

Le résultat est plutôt satisfaisant, même si le modèle 3D généré copieusement par IA sur Blender reste imparfait à mon goût.

FSM - Planifier les commandes

Bon, résumons, nous avons :

• L’asservissement en hauteur et en lacet du drone. On peut lui envoyer des consignes de référence sur ces deux axes et il exécutera (avec un certain temps de montée et un certain dépassement).
• Un réseau de neurones capable de détecter un cerceau et de calculer des deltas entre le centre de l’image et le centre d’un cerceau détecté (si un cerceau est détecté).
• Une communication par MQTT qui est pleinement fonctionnelle et un super dashboard pour visualiser les trouvailles du CNN et les réponses du drone aux différentes consignes.

Piloter automatiquement le drone n’a jamais été aussi proche. Il ne suffit que de produire des commandes sur le PC vision à partir des données du réseau de neurones. Sauf que…

Sauf que notre drone ne commencera jamais son parcours à la bonne hauteur vis-à-vis du cerceau, et ce serait inutile de l’avoir constamment dans une situation idéale face au cerceau. Il faut donc séquencer plusieurs jeux de consignes. En clair, il nous faut une machine à état fini !

Machine à états finis pour piloter les asservissements

Au départ, on met au point un algorithme simple de recherche du cerceau :

stateDiagram-v2
    direction TB

    [*] --> Observation : Début de recherche

    Observation --> Rotation : 2 s d'observation initiale

    Rotation --> Pause : Palier de 30° atteint
    Pause --> Rotation : 1,5 s de stabilisation

    Pause --> Montee : Tour complet (360°)
    Montee --> Rotation : +50 cm atteints

    note right of Observation
        Stabilisation caméra / capteurs
    end note

    note right of Pause
        Arrêt pour analyse visuelle
    end note

    note right of Montee
        Changement de palier d'altitude
        après chaque tour complet
    end note

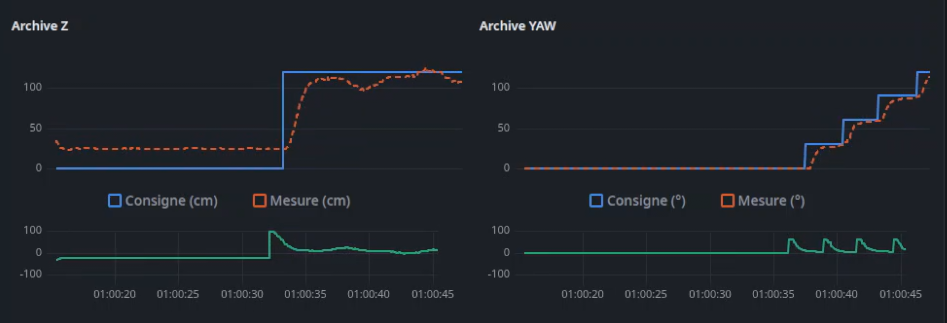

Ça nous produit un trajet super simple pour trouver le cerceau en période de recherche :

Il ne reste plus qu’à développer des stratégies pour les cas qui se présentent à nous :

• Un cerceau est trouvé
• Aucun cerceau n’est trouvé après trois tours de recherche
• Un cerceau est trouvé, mais il est ensuite perdu

Concrètement, ça se formalise sous cette modalité.

stateDiagram-v2
    direction TB

    [*] --> RECHERCHE : décollage

    state RECHERCHE {
        direction TB
        [*] --> Observation
        Observation --> Rotation : 2 s
        Rotation --> Pause : palier de 30° atteint
        Pause --> Rotation : 1,5 s
        Pause --> Montee : tour complet (360°)
        Montee --> Rotation : +50 cm atteints
    }

    RECHERCHE --> MISE_EN_AXE : cerceau confirmé<br/>(5 images cohérentes, p ≥ 0,6)
    RECHERCHE --> ECHEC : 3 tours sans cerceau

    MISE_EN_AXE --> TRAVERSEE : perdu à moins de 1,5 m
    MISE_EN_AXE --> PERDU : perdu à 1,5 m ou plus

    PERDU --> MISE_EN_AXE : cerceau revu et confirmé
    PERDU --> RECHERCHE : 2 s sans le revoir<br/>(reprise de la recherche en cours)

    TRAVERSEE --> MISE_EN_AXE : cerceau revu et confirmé
    TRAVERSEE --> RECHERCHE : temps de passage écoulé<br/>(nouvelle recherche, cerceau suivant)

    ECHEC --> [*]

    note right of MISE_EN_AXE
        envoie delta_x (px), delta_z (m), distance (m)
        cap vers le cerceau, figé une fois aligné à 3° près
    end note

    note right of TRAVERSEE
        durée = (distance + 0,5 m) / 0,4 m/s, au plus 4 s
        pas de consigne de hauteur
    end note

Ensuite, il n’y avait qu’à répercuter les actions du drone en utilisant la version bas de gamme du match de rust en python, le match case :

EVT.set_pv(vision["etat"], vision["present"], vision["delta_x"], vision["delta_z"], vision["distance"], vision["r_yaw"], vision["r_z"])

match EVT.get_pv().get_state():
	case EtatVision.RECHERCHE:
		AXIS[Y].set_reference(0)
		AXIS[Z].CONTROLLING = True
		AXIS[Z].set_reference(math.floor(EVT.get_pv().get_z_reference()))
	case EtatVision.MISE_EN_AXE:
		AXIS[X].CONTROLLING = True
		AXIS[X].set_reference(0)
		AXIS[Y].set_reference(50)
		AXIS[Z].CONTROLLING = True
		AXIS[Z].set_reference(math.floor(AXIS[Z].get_nth_value(0) + 100 * EVT.get_pv().get_delta_z()))
	case EtatVision.TRAVERSEE:
		AXIS[Y].set_reference(50)
		AXIS[Z].CONTROLLING = False
		AXIS[Z].set_reference(0)
	case EtatVision.PERDU:
		AXIS[Y].set_reference(0)
	case _:
		AXIS[X].CONTROLLING = False
            AXIS[YAW].set_reference(math.floor(EVT.get_pv().get_yaw_reference()))

Il ne vous échappera pas que des commandes sont émises en X et en Y. Si en Y on a gardé les choses simples avec un timer et des commandes en boucle ouverte, en X on a dû innover.

Asservir l’axe x face aux perturbations

Donc, pour corriger les trajectoires du drone sur l’axe droite / gauche, on a voulu créer une boucle ouverte. Mais comment faire si toutes les mesures sont inexploitables ???

Jetons à la poubelle les modèles physiques. On ne vit qu’une seule fois et notre cerceau est suffisamment large pour que l’on n’ait pas à être d’une précision chirurgicale, alors autant tenter d’agréger des données pour créer un modèle entre la commande moteur en % de vitesse, et en sortie l’offset centre image / centre cerceau détecté.

flowchart LR
    u["U(s)"] e1@--> sys["Tello\nG(s)"]
    sys e2@--> y["Y(s)"]
    style u fill:#0000,stroke:#0000,text-align:right
    style y fill:#0000,stroke:#0000,text-align:left
    e1@{ animate: true }
    e2@{ animate: true }

Avec donc :

• u(t) la commande en pourcent de vitesse sur l’axe droite / gauche.
• y(t) la sortie en pixel d’écarts entre le centre image et le centre cerceau.

On design une expérience où Adrien tient le cerceau à hauteur du drone asservi à hauteur du cerceau et à yaw = 0. Puis, on envoie des échelons successifs, tantôt positifs, tantôt négatifs. On a obtenu ce jeu de données beaucoup plus exploitable que l’utilisation des accéléromètres pour le pilotage :

On estime un modèle du premier ordre avec intégrateur par la même méthode que pour la hauteur et le lacet :

$G(s) = \frac {K} {s(1 + \tau s)} e^{-T_d s}$

Avec les valeurs :

• K = 0.01, le gain statique
• τ = 0.5, la constante de temps
• T_d = 0.2, le retard du système

Il fit plutôt bien :

En suivant la même méthodologie, on trouve pour un correcteur PD les gains suivants :

K_p = 0.262,
K_d = 0.8663,

Quand on regarde la vidéo en début d’article, on se rend compte que la commande est plutôt potable mais que l’acquisition de l’offset qui est plus longue que le temps d’échantillonage du HIL (45 ms > 15 ms) produit des sortes d’impulsions de Dirac pour les commandes. Mais le résultat est plus que largement suffisant.

J’aurais cependant aimé passer à un modèle d’états et utiliser un LQR pour la production de commandes, mais le temps nous a rattrapé.

Conclusion

Pour conclure, ce projet a été C O L O S S A L ! On a touché à pratiquement tous les pans de notre formation pour un projet qui de base aurait dû nous prendre seulement 24h en volume horaire, mais qu’on a bouclé à deux en une soixantaine d’heures.

Ce projet a été l’occasion pour Adrien d’appliquer ce qu’il a vu en cours. Ça paraît négligeable, mais il fait partie des seuls à ne pas être largué dans sa promo à la fac grâce à la mise en pratique directe des notions vues en cours.

Pour ma part, cet article s’inscrit dans ma démarche depuis le début d’année de faire l’état de mes connaissances personnelles sur l’automatique. Souvent, on a l’impression d’empiler des connaissances sans grand rapport entre elles. Bien que ce projet ait été relativement simple sur la partie asservissement, il a été très demandant sur la partie indus sous contrainte avec les fréquences de travail différentes.

En clair, ça a été enrichissant et on a eu du style en faisant une démo devant nos camarades de TD.
